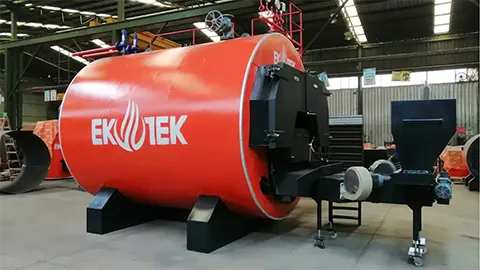

مرجل بخار يعمل بالوقود الصلب

الغلايات البخارية التي تعمل بالوقود الصلب هي آلات تستخدم الحرارة المتولدة من احتراق الوقود الصلب (مثل الفحم والخشب والنفايات) لتحويل الماء من الطور السائل إلى الطور الغازي بطريقة محكومة. وهي أجهزة تستخدم لإنتاج البخار عن طريق تطبيق الطاقة الحرارية على الماء. الغلايات البخارية هي أنظمة تمكّن من تسخين الماء للحث على تبخيره.

يتم تحديد تصميم الغلايات البخارية حسب أنواع الوقود وضغوط التشغيل.

مرجل بخار يعمل بالوقود الصلب
certificates

مرجل بخار يعمل بالوقود الصلب منتجات

سلسلة منتجاتنا يمكن تخصيصها حسب احتياجاتك. لمزيد من التفاصيل، يرجى مراجعة منتجاتنا أو التواصل معنا من خلال نموذج الطلب.

سلسلة الغدّار - غلايات بخار تعمل بالوقود الصلب من نوع سكوتش
  • سعة إنتاج البخار : 160 كجم/ساعة - 5,600 كجم/ساعة
  • ضغط التشغيل : 3 - 16 بار
  • نوع التصميم : نار - أنبوب الدخان من نوع سكوتش - نوع سكوتش، 3 مراحل، أسطواني كامل
  • السعة الحرارية : 96,000 كيلوكالوري/ساعة - 3,360,000 كيلوكالوري/ساعة
سلسلة الرعد – غلايات بخار تعمل بالوقود الصلب شبه أسطواني
  • سعة إنتاج البخار : 160 كغ/س – 4000 كغ/س
  • ضغط التشغيل : 3 – 16 بار
  • نوع التصميم : أنبوب اللهب والدخان، نصف أسطواني ثلاثي المراحل
  • السعة الحرارية : 96,000 كيلو كالوري/ساعة – 1,920,000 كيلو كالوري/ساعة
سلسلة هجينة - غلايات بخار تعمل بالوقود الصلب
  • سعة إنتاج البخار : 1.000 كغ/ساعة - 25.000 كغ/ساعة
  • ضغط التشغيل : 3 - 25 بار
  • نوع التصميم : أنابيب اللهب والدخان، أنابيب المياه، ونوع سكوت ذو 5 مراحل
  • السعة الحرارية : 600.000 كيلو كالوري/ساعة - 15.000.000 كيلو كالوري/ساعة
سلسلة البركان - غلايات بخارية تعمل بالوقود الصلب بالفرن الأمامي
  • سعة إنتاج البخار : 3.000 كجم/ساعة - 25.000 كجم/ساعة
  • ضغط التشغيل : 3 – 16 بار
  • نوع التصميم : أنابيب اللهب والدخان، أنابيب المياه، وتصميم سكوتش - مقدمة فرن بثلاث مسارات
  • السعة الحرارية : 1.800.000 كيلو كالوري/ساعة - 15.000.000 كيلو كالوري/ساعة

مبدأ عمل مراجل البخار الصلبة التي تعمل بوقود صلب

مبدأ عمل مراجل البخار الصلبة التي تعمل بوقود صلب يعتمد على عمليات الاحتراق ونقل الحرارة التي تحدث في غرفة الاحتراق. الحرارة المفرجة أثناء الاحتراق تسخن الماء، مما يؤدي إلى تبخره وتوليد بخار لنقل الطاقة. إليك مبدأ عمل مراجل البخار الصلبة:

  1. تغذية الوقود الصلب: يتم تغذية الوقود الصلب ذو الحجم المناسب إلى غرفة الاحتراق في مرجل البخار. هذه الوقود عادة ما تكون مشتقة من مصادر طبيعية مثل الفحم أو الخشب.

  2. غرفة الاحتراق: يتم حرق الوقود في غرفة الاحتراق تحت تدفق هواء مراقب. توفر هذه الغرفة الأكسجين اللازم لعملية الاحتراق، وتحدث عملية الاحتراق هنا.

  3. سطوح التسخين: توجه الغازات الساخنة التي تنتجها عملية الاحتراق إلى سطوح نقل الحرارة داخل المرجل. يمكن أن تكون هذه السطوح عبارة عن أنابيب أو لوحات تمر من خلالها الماء.

  4. نقل الحرارة إلى الماء: تأتي الغازات الساخنة في اتصال مع الماء المحيط بسطوح التسخين. يؤدي هذا الاتصال إلى زيادة في درجة حرارة الماء.

  5. التبخر: يبدأ الماء المسخن في التبخر. تتحول جزيئات الماء إلى بخار عندما تصل إلى نقطة التبخر.

  6. تكوين البخار: تفصل جزيئات الماء في عملية التبخر عن سطح الماء، مكونة بخارًا يتجمع فوق مستوى الماء.

  7. جمع البخار: يجتمع البخار الناتج في غرفة جمع في أعلى المرجل. ثم يتم استخراجه من هذا النقطة واستخدامه لنقل الطاقة.

  8. استخدام البخار: يتم توجيه البخار الناتج نحو الأنظمة التي تحتاج إلى نقل الطاقة. تتضمن هذه الأنظمة غالبًا التوربينات البخارية أو أنظمة التدفئة.

  9. تكوين الرماد والتخلص منه: بعد الاحتراق، يترك الوقود الصلب خلفه رمادًا ومخلفات غير محترقة. تتراكم هذه المخلفات عادة في قاع المرجل ويتم إزالتها بشكل دوري.

  10. تهوية الغازات العادمة: في نهاية العملية، يتم طرد الغازات العادمة ناتجة عن عملية الاحتراق إلى الخارج من خلال المداخن أو أنظمة العادم. تحتوي هذه الغازات عادة على منتجات النفايات التي تم إنتاجها خلال عملية الاحتراق.
